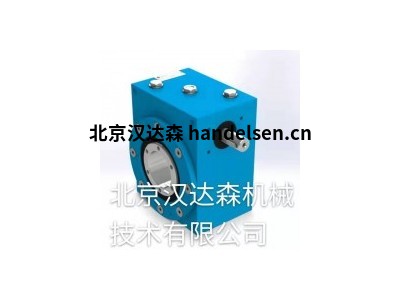

unimec 意大利 梯形螺旋千斤顶系列 尺寸8010 TP型
unimec 意大利 梯形螺旋千斤顶系列 尺寸8010 TP型
梯形螺旋千斤顶
尺寸8010
25吨-250 kN
TP型
portant;">用料
| 材料 | 规范性 | 规格 | 适应症 | |
|---|---|---|---|---|
| 虫 | 16镍铬4 | EN 10084：2008 | 渗碳合金钢 | 经过表面硬化处理并在牙齿和刀柄上磨削 |
| 车轮磨损 | CuAl10Fe2-GM | EN 1982：2008 | 铝青铜 | 冷成型 |
| 螺纹主轴 | C45 | EN 10083-2：2006 | 碳素钢 | Tr 80x10（ISO 2901：2016）-轧制或机加工 |
| 卡特 | GJL 250 | EN 1561：2011 | 灰铸铁 | 在6面完全加工 |
| 润滑剂 | Unimec Mark CA | 钙基润滑脂 | 2公斤 |
一般特征
| 静载荷（牵引或压缩） | 350千牛 |
|---|---|
| 动载荷（牵引或压缩） | 250千牛 |
| 最大输入速度 | 1800转 |
| 主变速箱重量 | 62公斤 |
| 梯形螺杆重量 | 37千克/平方米 |
| 最大负载时的防旋转扭矩 | 1530 Nm |
| 最大容许静态侧向载荷 | 4千牛 |
| 中心到中心直径 | 90毫米 |
| 蜗杆上的最大径向载荷 | 900牛 |
| 标准工作条件 | 25°C-servizio 10％ |
具体特点
| 标称比 | |||
|---|---|---|---|
| 1/5 | 1/10 | 1/30 | |
| 实际比率 | 1 / 5,2 | 1 / 9,67 | 1/30 |
| 蠕虫每转翻译 | 1,92毫米 | 1,03毫米 | 0.33毫米 |
| 效率 | 22％ | 20％ | 14％ |
| 启动效率 | 14％ | 13％ | 9％ |
| 最大线速度 | 2000 | 1500 | 600 |
| 最大负载扭矩 | 360牛顿米 | 200牛顿米 | 95牛顿米 |
| 蜗杆最大扭矩 | 850牛顿米 | 850牛顿米 | 490牛顿米 |
| 空载扭矩 | 3,5牛米 | 2,7牛米 | 1,95牛米 |
欧拉定律（安全系数= 2；动态压缩载荷）
极限载荷1（红色）-2（蓝色）-3（绿色）
C =载荷[kN]
L =梯形螺钉的总长度[mm]
功率曲线
品红色区域表示潜在的加热危险。工作周期必须仔细分析。
VR =蜗杆转速[rpm]
VL =主轴平移速度[mm / min]
P =要求的输入功率[kW]
电机型号
| 国际电工委员会 | 蜗杆内径 | 中心直径 | 标称功率（4极电机） | |
|---|---|---|---|---|
 |
IEC 100-112 B5 / B14 | 28毫米 | 180毫米/ 110毫米 | 5千瓦 |
| IEC 132 B5 / B14 | 38毫米 | 230毫米/ 130毫米 | 9.2千瓦 | |
 |
IEC 160 B5 / B14 | 42毫米 | 250毫米/ 180毫米 | 15千瓦 |
| IEC 180 B5 | 48毫米 | 250毫米 | 22千瓦 |
施工形式
形式B
形式D
格式S
格式MBD
形式医学博士
形式MS
格式MBS
具体配件
该产品可用的附件如下所示
PORTANT; MARGIN-BOTTOM: 0PX !importANT;">保护
PORTANT; MARGIN-BOTTOM: 0PX !importANT;">安全
PORTANT; MARGIN-BOTTOM: 0PX !importANT;">振荡配置
PORTANT; MARGIN-BOTTOM: 0PX !importANT;">部件
PORTANT; MARGIN-BOTTOM: 0PX !importANT;">防旋转系统
PORTANT; MARGIN-BOTTOM: 0PX !importANT;">控制与监控
PORTANT; MARGIN-BOTTOM: 0PX !importANT;">润滑方式
