Burocco控制阀1000系列产品资料

Burocco控制阀1000系列技术资料简介



二、Burocco控制阀1000产品参数：



2路控制阀



材质：



不锈钢 AISI 316/316L (1.4408/1.4409)



口径：



DN8-50



压力等级：



PN 16/25



工作温度：



-30°C/+200°C



详细参数：



流量系数(cv)



-在2-53之间



阀体/阀座



-AISI 316/316L不锈钢



阀芯



-AISI316L不锈钢+PTFE或PTFE/CG塑料材质插件(软密封)



-AISI316L 不锈钢(金属密封)



-等百分比、线性或者快速打开特性



密封等级(符合UNI EN1349)



-VI级(软质)



-IV级(金属)



连接方式(1)



-螺纹连接 FF G1/4″-2″



-焊接连接 BW、SW



-法兰钻孔 PN16/ANSI 150(DN15-50)



执行机构



-隔膜式正向/反向气动作用板(大3bar)，采用烤漆铁或者不锈钢



规格：



S200(Φ205mm)、S275(Φ275mm)



阀轭



-AISI304不锈钢



附件



-定位器、I/P转换器、微动开关、接近传感器、过滤器等。



工作温度



在-30℃至+200℃之间



选型对附件的要求：



在生产过程中，控制系统对阀门提出各式各样的特殊要求，因此，控制阀必须配用各种附属装置(简称附件)来满足生产过程的需要。



液压水位控制阀具有自动开启关阀管路以控制水位的功能，适用于工矿企业、民用建筑中各种水塔(池)自动供水系统，并可作常压锅炉循环供水控制阀，本阀体积小、安装简便，启用灵敏度高，水头损失小无水锤现象，由小浮球控制能大大提高水塔利用率，对于新建水塔由于浮球体积减小而使水塔上部留给浮球自由浮动所需高度减小降低水塔造介，克服老式杆浮球阀体积大、易损坏、工作压力低、大量溢水等弊病、是新建水塔及更换老式浮球阀比较合适的产品



阀体结构：



控制阀由两个主要的组合件构成：阀体组合件和执行机构组合件(或执行机构系统)，分为四大系列：单座系列控制阀、双座系列控制阀、套筒系列控制阀和自力式系列控制阀。四种类型阀门的变种可导致许许多多不同的可应用的结构，每种结构有其特殊的应用、特点、优点和缺点。

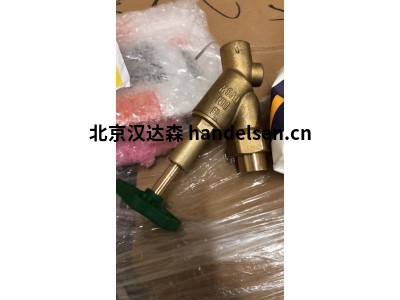

产品展示
