Bei Sensors编码器HS35型号介绍

杨文辉 QQ：2850590598   手机：18301216381 电话：010-64717020-118 传真：010-84786709-666 邮件：sales11@handelsen.cn

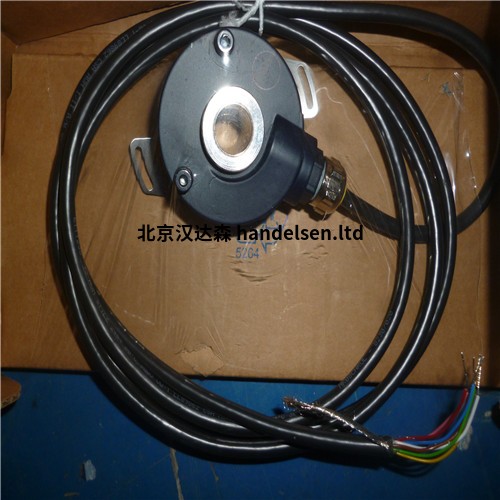

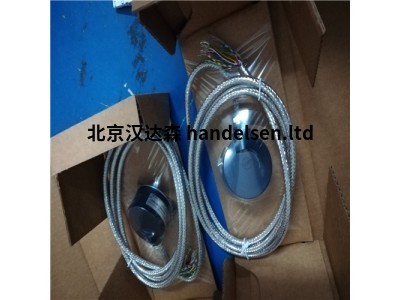

HS35通常可以提供耐用的重型功能与轴编码器相关联成空心轴式。其设计包括NEMA 4,13和NEMA的双轴承和轴封IP65环境等级，坚固的金属外壳，密封连接器或电缆接头。 HS35可容纳直径达1英寸的轴。 通过可选的绝缘插件，它可以安装在较小直径的轴上。 它可以安装在带有封闭盖的通轴或盲轴上，以保持其环境等级。 HS35还提供双输出选项（插图），以提供冗余编码器信号，双分辨率，或从单个编码器提供两个独立的控制器。 应用包括发动机反馈和矢量控制，印刷行业，机器人控制，石油服务行业和网络过程控制。

机械规格
轴孔：1.00“，0.875”，0.750“，0.625”，0.500“。
所有都配有绝缘套管。
允许的不对中：0.005“T.I.R。 在配合轴0.75“从轴端孔径流出：0.001”T.I.R最大值
25°C时的启动扭矩：通轴型（SS）= 7 in-oz（max）;
盲轴版（BS）= 4英寸（最大）
轴承：52100 SAE高碳钢
轴材质：416不锈钢
轴承座：铸铝带保护层
盖板：铸铝带保护层
轴承寿命：7.5 X 109转（50,000转时50,000转）
最大RPM：6,000 RPM（参见下面的频率响应）
惯性力矩：0.019 oz-in-sec2

电气规格
代码：增量
输出格式：2个正交通道，1/2周期索引门控负B通道
每轴旋转周期：1到80,000（见表A）。对于5,000以上的分辨率，请参见表A中的插值选项
电源电压：5至28 VDC（见注5）
电流要求：100 mA典型+输出负载，250 mA（最大值）
电压/输出:(见注5）28V / V：线路驱动器，5-28VDC输入，V
out = V in28V / 5：线路驱动器，5-28VDC in，Vout = 5VDC
28V / OC：开路集电极，5-28VDC输入，OC输出
