原厂直供scancon编码器系列介绍

原厂直供scancon编码器系列介绍

SCANCON微型编码器介绍：

1、微型编码器SCA16

直径：16毫米

王立华 QQ：2850590596   手机：18518172069 电话：010-64717020-125 传真：010-84786709-666 邮件：sales20@handelsen.cn

解析度：最高5,000 ppr

轴：?1.5毫米至4毫米

温度：-20°C至70°C(工作)

IP等级：50、65



2、微型编码器SCA18

直径：18毫米

解析度：最高5,000 ppr

轴：?4毫米

温度：-20°C至70°C(工作)

IP等级：65



3、微型编码器SCA787

直径：0,787英寸

解析度：最高5,000 ppr

轴：?1/8英寸

温度：-20°C至70°C(工作)

IP等级：50



4、微型编码器SCH16F

直径：16毫米

解析度：最高5,000 ppr

中空轴：?1.5毫米至1/8英寸

温度：-20°C至70°C(工作)

IP等级：50



2.SCANCON制造全系列增量编码器，尺寸从?9mm到?115mm。除了提供卓越的设计功能外，SCANCON还提供一些业界最高的磁盘分辨率(ppr)。如果您没有找到适合您的应用的编码器型号，他们的设计工程小组将讨论可能的编码器解决方案选项。



SCANCON增量编码器介绍：

1、增量编码器SCA24EX

直径：24毫米

解析度：最高3600 ppr

轴：?4毫米至?6毫米

温度：-40°C至70°C(工作)

IP等级：67(64、65和66选项)



2、增量编码器2QEX-A

直径：2.5英寸或2.65平方英寸

解析度：高达12,500 ppr

轴：?1/4英寸至10毫米

温度：-40°C至85°C(工作)

IP等级：67



3、增量编码器2CEX-A

直径：68毫米

解析度：高达10,000 ppr

轴：?10毫米

温度：-40°C至75°C(工作)

IP等级：64(65、66和67选项)



4、增量编码器2REX-A

直径：68毫米

解析度：高达10,000 ppr

轴：?10毫米和5/8英寸

温度：-40°C至70°C(工作)

IP等级：66(64、65和67选项)



5、增量编码器2REX-A-SR

直径：68毫米至115毫米

解析度：高达10,000 ppr

轴：?10毫米至5/8英寸

温度：-40°C至70°C(工作)

IP等级：66(67选项)

3.SCANCON提供范围从?24mm到?78mm的全系列绝对编码器。磁性绝对(低成本)和光学绝对(高精度)模型均可用。他们的防爆编码器有阳极氧化铝，AISI 303不锈钢和AISI 316不锈钢。

SCANCON绝对编码器介绍：

1、绝对编码器SCA24AC Analog

直径：24毫米

输出：0-20 mA或4-20 mA

轴：?1/8英寸至4毫米

温度：-40°C至85°C(工作)



2、绝对编码器SCA24AV Analog

直径：24毫米

输出：0–5V或0–10V

轴：?1/8英寸至4毫米

温度：-40°C至85°C(工作)



3、绝对编码器SCA30AB SSI

直径：30毫米

解析度：12位(单圈)

轴：?3毫米至?英寸

温度：-40°C至85°C(工作)



4、绝对编码器SCA36NA SSI

直径：36毫米

解析度：13位(单圈)/最高37位(多圈)

轴：?6毫米至8毫米

温度：-40°C至85°C(工作)



5、绝对编码器SCM

直径：36毫米

解析度：12位(单圈)/最高27位(多圈)

轴：?6毫米至8毫米

温度：-30°C至85°C(工作)

 scancon编码器介绍：

 1、编码器本身故障：是指编码器本身元器件出现故障，

导致其不能产生和输出正确的波形。这种情况下需更换编码器或维修其内部器件。

2、编码器连接电缆故障：这种故障出现的几率 ，维修中经常遇到，应是优先考虑的因素。通常为编码器电缆断路、短路或接触不良，这时需更换电缆或接头。还应特别注意是否是由于电缆固定不紧，造成松动引起开焊或断路，这时需卡紧电缆。

3、编码器+5V电源下降：是指+5V电源过低， 通常不能低于4.75V，造成过低的原因是供电电源故障或电源传送电缆阻值偏大而引起损耗，这时需检修电源或更换电缆。

4、绝对式编码器电池电压下降：这种故障通常有含义明确的报警，

编码器（图3）

编码器（图3）

这时需更换电池，如果参考点位置记忆丢失，还须执行重回参考点操作。

5、编码器电缆屏蔽线未接或脱落：这会引入干扰信号，使波形不稳定，影响通信的准确性，必须保证屏蔽线可靠的焊接及接地。

6、编码器安装松动：这种故障会影响位置控制 精度，造成停止和移动中位置偏差量超差，甚至刚一开机即产生伺服系统过载报警，请特别注意。

7、光栅污染 这会使信号输出幅度下降，必须用脱脂棉沾无水酒精轻轻擦除油污。



丹麦SCANCON 专业生产高品质高精度编码器/防水编码器 ：SCANCON自1973年起生产高品质工业用旋转编码器。主要产品有SCANCON编码器，SCANCON增量式编码器，SCANCON增量式防爆型编码器，SCANCON绝对式编码器，SCANCON智能编码器。从生产石油/化工业用的2通道Eex编码器开始，用于配油装置。现在SCANCON的Eex编码器，是占据市场最大分额的编码器之一。风力发电发电机编码器，矿用煤矿矿井增量型编码器EXMC，矿用煤矿矿井绝对值编码器EXMC，小型编码器，微型编码器，防爆编码器，Eex编码器有各种型号，有紧凑型实心轴或中空轴系列编码器。型的编码器完全由不锈钢制造，防护等级为IP67。高精度编码器，防水编码器

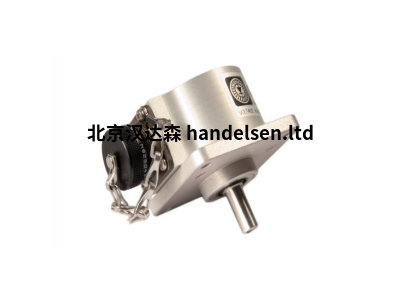

丹麦scancon绝对编码器SCH24AV应用

•绝对空心轴编码器-Ø24毫米

•电压输出0 – 5V或0 – 10V

•一转全范围输出

或一半革命

•防护等级IP 64

编码器可按以下方式来分类。

1、编码器本身故障：是指编码器本身元器件出现故障，

导致其不能产生和输出正确的波形。这种情况下需更换编码器或维修其内部器件。

2、编码器连接电缆故障：这种故障出现的几率 ，维修中经常遇到，应是优先考虑的因素。通常为编码器电缆断路、短路或接触不良，这时需更换电缆或接头。还应特别注意是否是由于电缆固定不紧，造成松动引起开焊或断路，这时需卡紧电缆。

3、编码器+5V电源下降：是指+5V电源过低， 通常不能低于4.75V，造成过低的原因是供电电源故障或电源传送电缆阻值偏大而引起损耗，这时需检修电源或更换电缆。

4、绝对式编码器电池电压下降：这种故障通常有含义明确的报警，

这时需更换电池，如果参考点位置记忆丢失，还须执行重回参考点操作。

5、编码器电缆屏蔽线未接或脱落：这会引入干扰信号，使波形不稳定，影响通信的准确性，必须保证屏蔽线可靠的焊接及接地。

6、编码器安装松动：这种故障会影响位置控制 精度，造成停止和移动中位置偏差量超差，甚至刚一开机即产生伺服系统过载报警，请特别注意。

7、光栅污染 这会使信号输出幅度下降，必须用脱脂棉沾无水酒精轻轻擦除油污。
